谐波滤波器功能及原理 有源电力滤波器

2026-01-15 15:374427 韦丹云
一、谐波滤波器功能及原理1.有源谐波滤波器 有源滤波器很容易切换电力线的谐波,而不依赖于基频的无功功率。有源滤波器利用自生谐波分量并将其注入电力线以消除不必要的谐波。 与有源滤波器相比,无源谐波滤波器很容易消除电力线内的谐波,但其设计难度很

一、谐波滤波器功能及原理

1.

有源谐波滤波器 有源滤波器很容易切换电力线的谐波,而不依赖于基频的无功功率。有源滤波器利用自生谐波分量并将其注入电力线以消除不必要的谐波。 与有源滤波器相比,无源谐波滤波器很容易消除电力线内的谐波,但其设计难度很大,所以一般会根据负载对无功功率的要求来设计这些滤波器。但在这种情况下,无源滤波器的设计并不容易,并且会导致特定负载条件下的功率执行器运行不良。 有源滤波器可使用各种拓扑来消除电力线内的谐波,在设计有源谐波滤波器时需要考虑以下几点: 该滤波器的使用需要电源才能运行的不同类型的半导体开关。 具有不同功率开关的电压源逆变器。 使用电源线的采样和控制参考。 PWM系统作为谐波将PWM触发信号注入电力系统。

2.

无源谐波滤波器 无源谐波滤波器很容易获得并且最常用,这些滤波器利用典型的无源元件(如电容器、电阻器等)来构成储能电路。

二、有源滤波器调试方法

有源滤波器是一种采用放大器来实现滤波功能的电路，调试方法如下：

1. 首先检测电路是否有问题，例如电源电压是否正常、放大器电路是否连通，检查关键部件是否损坏或错误。

2. 接下来，使用示波器或信号发生器测试放大器的输入和输出信号，确保信号经过滤波器后的变化符合预期。

3. 调整滤波器的频率和增益，以满足特定的设计要求。可以在示波器上观察到输入和输出信号的频率响应，通过调整电路参数来达到预期的滤波效果。

4. 检查放大器的温度、电源电压等参数是否正常，以确保放大器正常工作，从而保证滤波器的稳定性和性能。

5. 最后，可以进行整体测试来评估有源滤波器的性能，例如使用测试仪器和频谱分析器来检测它的滤波效果和噪音水平。根据测试结果，进一步优化有源滤波器的设计和参数设置。

需要注意的是，在调试有源滤波器时，需要选择合适的测试仪器和工具，并遵循安全操作规程，以防止设备损坏或人身安全事故。

三、2500的变压器有源滤波器多大合适

1、选择变压器有源滤波器的合适大小应该根据实际需求和应用环境来确定。首先，需要考虑变压器的额定容量和电流负荷，以确保滤波器能够满足系统的功率需求。

2、其次，应结合系统的频率范围和需要滤除的杂波频率来选择滤波器的带宽。此外，还需要考虑滤波器的可靠性和效率，以及成本和空间等因素。因此，选择合适的有源滤波器应综合考虑各个方面的要求，以确保变压器能够有效地进行滤波操作。

四、SVG与并联有源电力滤波器的联系与区别

SVG是静态无功补偿设备，是用来提高系统功率因数的；而有源滤波器（目前市面所能见到的有源滤波器都是并联的）是谐波补偿设备，是用来消除系统内的谐波的。这是两者最重要的区别。 联系就是：两者可以组合在一起使用，在补偿无功功率的同时，亦可以对系统内的谐波电流进行抑制。

五、有源高通滤波器计算公式

1、答：有源高通滤波器计算公式

2、阻抗：Zc=1/jwc ;Zl=jwl;

3、LC低通、高通滤波器,类似RC低通、高通滤波器；只要将只要将R换成感抗就可以计算了：

4、低通：A=1/((jwc)(Z)+1)

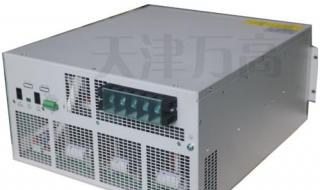

有源电力滤波器

5、然后将JW换成FH

6、变形以后取20log 。

7、电容应该可以视为串联，两个容量相等，先等效为一个电容，用f=1/(2*pi*(L*C)^1/2)来计算，然后就是注意L的值和C的值要容易取。

8、这个估计需要详细的说明才弄的了去硬之城看看吧或许有人会。
