压力变送器表头装在液位上怎么测水位液位压力变送器

2026-01-15 13:014864 逄寒云

一、压力变送器表头装在液位上怎么测水位压力变送器的下取压口与想要检测的液位下端齐平，液位计内为常压，根据1米水柱静压为10KPa的标准，参照压力变送器上的数值进行换算。二、液位变送器怎么接线和调试1、压力变送器是把气体或液体的压力转换为可使

一、压力变送器表头装在液位上怎么测水位

压力变送器的下取压口与想要检测的液位下端齐平，液位计内为常压，根据1米水柱静压为10KPa的标准，参照压力变送器上的数值进行换算。

二、液位变送器怎么接线和调试

1、压力变送器是把气体或液体的压力转换为可使用的电信号的器件。压力变送器按接线方式，可分二线制，三线制，四线制。看到的应该是四线制的压力变送器。两根电源线，两根信号线。

2、电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

3、现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V输出。

三、液位压力变送器损坏怎么处理

1、常见故障及处理方法

2、　　故障一：变送器输出≥20mA

3、　　处理方法：

4、　　1.变送器电源是否正常；解决办法:如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A)Ω。

5、　　2.实际压力是否超过压力变送器的所选量程；

6、　　3.压力传感器是否损坏，严重的过载有时会损坏隔离膜片；

7、　　4.接线是否松动；解决办法:接好线并拧紧。

8、　　5.电源线接线是否正确；解决办法:电源线应接在相应的接线柱上

9、　　故障二：没有显示

10、　　处理方法：

11、　　基本是上可以判断出仪表的电缆松动,出现断路的现象。

12、　　故障三：压力指示不稳,波动较大

13、　　处理方法：

14、　　在现场把变送器的取压关闭,排放打开,查看变送器是否显示零点。如果显示零点,此变送器的测量是没有问题的,就要检查变送器到DCS机柜的电缆,查看分支电缆和主电缆的屏蔽是否完好

四、罗斯蒙特压力变送器3051g怎么测量液位

压力变送器测液位只能应用在敞口罐和非真空罐进行测量，安装在罐体底部测量液位产生的压力大小，根据压力大小来计算液位，测量水，水的密度是1，一般可以1米=10Kpa,来进行计算，密度不是1，要根据密度进行计算，压力=密度*G*液位高度，来进行计算液位高度，压力变送器蒙晖。

五、液位变送器怎么安装

投入式液位变送器应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将变送器放入钢管中即可使用。变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将变送器放入钢管中即可使用。

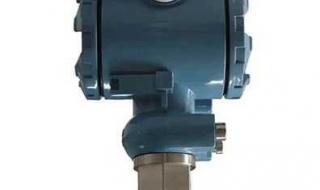

液位压力变送器
