预应力管道压浆的技术要求预应力压浆

2026-01-15 12:422989 左子怡

一、预应力管道压浆的技术要求一、压浆原材料应符合下列规定：1、水泥应釆用性能稳定、强度等级不低于42.5级的低碱硅酸盐或低碱普通硅酸盐水泥（混合材仅为粉煤灰或矿渣），水泥熟料中C3A含量不应大于 8%；其余性能应符合国家现行标准《通用硅酸

一、预应力管道压浆的技术要求

一、压浆原材料应符合下列规定：

1、水泥应釆用性能稳定、强度等级不低于42.5级的低碱硅酸盐或低碱普通硅酸盐水泥（混合材仅为粉煤灰或矿渣），水泥熟料中C3A含量不应大于 8%；其余性能应符合国家现行标准《通用硅酸盐水泥》（GB175)的规定，不应使用其它品种的水泥。

2、矿物掺和料的品种宜为I级粉煤灰、矿渣粉或硅灰。

3、梁体孔道压浆应釆用高效减水剂，减水剂的性能应与所用水泥具有良好的适应性。减水剂的减水率不应小于20%，其它指标应符合国家现行标准《混凝土外加剂》（GB8076)的规定。外加剂匀质性按《混凝土外加剂匀质性试验方法》（GB/T8077)进行检验。

4、压浆材料中不应含有高碱（总碱量不应超过0.75%)膨胀剂或以铝粉为膨胀源的膨胀剂。严禁掺入含氯盐类、亚硝酸盐类或其它对预应力筋有腐蚀作用的外加剂。

5、压浆材料中总氯离子含量不应超过胶凝材料总量的0.06%。

二、孔道压浆浆体的强度、流动度、凝结时间、泌水率、膨胀率、含气量等性能应符合设计要求。当设计无要求时，对预应力混凝土梁应符合下列规定：

28d强度：抗压彡50MPa，抗折彡10MPa；30min流动度彡30S;凝结时间：初凝彡4h，终凝彡24h;泌水率：24h自由泌水率0，压力泌水率彡3.5%; 24h 自由膨胀率0~3%;含气量1%~3%。

三、孔道压浆前，应事先对釆用的压浆材料进行试配验证。各种材料的称量应准确到±1%(均以质量计）。水胶比不应超过0.33。

四、施工设备及称量精度应符合下列规定：

1、搅拌机的转速不低于1000r/mm，桨叶的最高线速度限制在15m/s以内。桨叶的形状应与转速相匹配，并能满足在规定的时间内搅拌均匀的要求；压浆机釆用连续式压浆泵，其压力表的最小分度值不应大于0.1MPa，最大量程应使实际工作压力在其25%〜75%量程范围内；储料罐应带有搅拌功能；过滤网空格不应大于3mmx3mm;如选用真空辅助压浆工艺，真空泵应能达到 0.092MPa的负压力。

2、在配制浆体拌和物时，各组分的称量应准确到±1%(均以质量计）。计量器具均应经法定计量检定合格，且在有效期内使用。

五、搅拌工艺应符合下列规定：

1、搅拌前，应先清洗设备。清洗后的设备内不应有残渣、积水。在压浆材料由搅拌机进入储料罐时，应经过滤网。

2、浆体搅拌操作顺序为：首先在搅拌机中先加入实际拌和水用量的 80%〜90%，开动搅拌机，均匀加入除水泥外的全部压浆材料，边加入边搅拌，然后均匀加入全部水泥。全部粉料加入后再搅拌2mm;然后加入剩余的10%〜 20%的拌和水，继续搅拌2min。

3、搅拌均匀后，现场进行出机流动度试验，出机流动度范围应为18S±4S，每10盘进行一次检测，流动度符合标准后，即可通过过滤网进入储料罐。浆体在储料罐中应继续搅拌，以保证浆体的流动性。

4、对于因延迟使用导致流动度降低的浆体，不得通过加水来增加其流动度。

六、压浆工艺应符合下列规定：

1、压浆前应清除梁体孔道内的杂物和积水。

2、压浆前，应釆用密封罩或水泥浆等对锚具夹片空隙和其它可能漏浆处封堵，待封堵料达到一定强度后方可压浆。

3、压浆顺序先下后上，曲线孔道和竖向孔道宜从最低点的压浆孔压入，由最高点的排气孔排气或泌水。

4、浆体压入梁体孔道之前，应首先开启压浆泵，使浆体从压浆嘴排出少许，以排除压浆管路中的空气、水和稀浆。当排出的浆体流动度和搅拌罐中的流动度一致时，开始压入梁体孔道。

5、梁体纵向或横向孔道压浆的最大压力不宜超过0.6MPa，当孔道较长或釆用一次压浆时，最大压力宜为1.0MPa；梁体竖向孔道压浆的压力宜为 0.3MPa〜0.4MPa。压浆充盈度应达到孔道另一端饱满并于排气孔排出与规定流动度相同的浆体为止。关闭出浆口后，应保持0.50MPa〜0.60MPa且不少于 3min的稳压期。

6、应优先选用真空辅助压浆工艺。压浆前应首先进行抽真空，使孔道内的真空度稳定在-0.06MPa〜-0.08MPa之间。真空度稳定后，应立即开启管道压浆端阀门，同时开启压浆泵进行连续压浆。

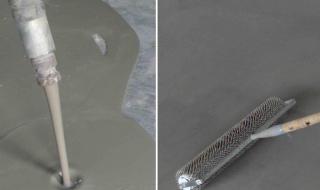

预应力压浆
