一、星轮减速机原理是什么星轮减速机有哪些型式1、星轮减速机原理：2、充分运用有效圆的设计原理，通过多排齿啮合来实现均衡受力，采用合金钢硬齿面和高性能组合的滚动星轮，连续滚动地传递转矩和和转速。3、星轮减速机型式：4、（1） HJW××A型

一、星轮减速机原理是什么星轮减速机有哪些型式

1、星轮减速机原理：

2、充分运用有效圆的设计原理，通过多排齿啮合来实现均衡受力，采用合金钢硬齿面和高性能组合的滚动星轮，连续滚动地传递转矩和和转速。

3、星轮减速机型式：

4、（1） HJW××A型一轻型单级传动卧式安装星轮减速器；

5、（2） HJMW××A型一轻型单级传动卧式安装电动机直联星轮减速器；

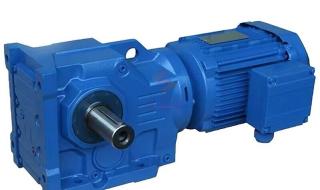

F系列减速机

6、（3） HJL××A型一轻型单级传动立式安装星轮减速器；

7、（4） HJML××A型一轻型单级传动立式安装电动机直联星轮减速器；

8、（5） HJY××A型—轻型单级传动圆盘底座星轮减速器；

9、（6） HNW××A型一轻型二级传动卧式安装星轮减速器；

10、（7） HNMW××A型一轻型二级传动电动机直联卧式星轮减速器；

11、（8） HNL××A型一轻型二级传动立式安装星轮减速器；

12、（9） HNML××A型一轻型二级传动立式安装电动机直联星轮减速器；

13、（10）HNY××A型一轻型二级传动圆盘底座星轮减速器；

14、（11）HJW××B型一中型单级传动卧式安装星轮减速器；

15、（12）HJMW××B型一中型单级传动卧式安装电动机直联星轮减速器；

16、（13）HJL××B型一中型单级传动立式安装星轮减速器；

17、（14）HJML××B型一中型单级传动立式安装电动机直联星轮减速器；

18、（15）HJY××B型一中型单级传动圆盘底座星轮减速器；

19、（16）HNW××B型一中型二级传动卧式安装星轮减速器；

20、（17）HHW××B型一中型二级串联卧式安装星轮减速器；

21、（18）HNMW××B型一中型串联扩大级卧式安装电动机直联星轮减速器；

22、（19）HHMW××B型一中型二级串联卧式安装星轮减速器；

23、（20）HNL××B型一中型串联扩大级立式安装星轮减速器；

24、（21）HHL××B型一中型二级串联立式安装星轮减速器；

25、（22）HNML××B型一中型串联扩大级立式安装电动机直联星轮减速器；

26、（23）HHML××B型一中型二级串联立式安装电动机直装星轮减速器；

27、（24）HNY××B型一中型串联扩大级圆盘底座星轮减速器;

28、（25）HHY××B型一中型二级串联圆盘底座星轮减速器;

29、（26）HJY××C型一重型单级传动圆盘底座星轮减速器;

30、（27）HJKW××C型一重型单级传动卧式安装孔输出星轮减速器;

31、（28）HJW××C型一重型单级传动卧式安装星轮减速器;

32、（29）HNY××C型一重型串联扩大级圆盘底座星轮减速器;

33、（30）HNKW××C型一重型串联扩大级圆盘底座孔输出星轮减速器;

34、（31）HNW××C型一重型串联扩大级卧式安装星轮减速器;

35、（32）HJY××D型一超重型单级传动圆盘底座星

二、伺服电机减速器怎么拆

1、如果您要拆装的是R系列减速机的话，因为R系列减速机是同轴减速机，他的内部可能装有一组或者是两组齿轮在里面，此时他的尺寸不能直接从输出轴的地方拿出来。那么应该怎么才能把他开拆除呢？用VEMT减速机的R斜齿轮减速机机子来说，此时如果想拿出内部齿轮的话，先需要打开上面的端盖，然后将轴取出之后才能将里面的大小齿轮分别拆出来。如果减速机是与电机形成直联减速机的话，此时就需要先将电机减速机分开，而有的用户说电机减速机分不开，此时有可能是减速机的键槽与电机的键紧紧连接在一起，或者是内部有个小齿轮啮合在一起，这两种情况都是不好处理的，所以在这样的情况下需要通过工具去敲打减速机与电机的连接部位来使得他们分开，松开的前提是将法兰盘的几个螺丝拧开之后才可以进行下一步。

2、而F系列减速机的话，他的盖面在底下的那一面，在分体式减速机中，需要先将底面的几个螺丝松开，然后才能看到内部的齿轮排布，不同的型号不同的减速比他的内部的齿轮组数量可能不一样，所以在这样的情况下可以看看减速机有多少组齿轮然后对应进行拆。无论怎么样在这么小的一个空间内齿轮与轴都不能同时在低面的端面出来，所以必须想办法将齿轮与轴分开之后才能将尺寸从端面取出，而轴则是可以从轴承的位置出来。

3、K系列伞齿轮减速机的拆装也是类似的，先要在减速机的6个面中找到一个有一个面可以拆除，然后松下螺丝进行一步一步的拆除。在拆直角减速机的时候，取出伺服电机减速机轴的时候可以将油封与轴承也慢慢取出来，这样就会方面一些。而S系列蜗轮斜齿轮减速机的拆卸也是同样的道理。当然这是理论上的，如果您不经常接触减速机的话，在拆的时候还是有点难度的，一般都不建议在非专业的情况下去拆减速机，除非有足够的把握，否则拆坏了机子的话，就不容易装了。一般的情况下坏了一整套进行更坏会比较好，因为一方面买匹配的适用的部件不好买，其次如果是型号选择不对导致的损坏的话，即便换上了也容易坏

三、如何从外观区分减速机四大系列

减速机四大系列的外观有明显区别：R系列减速机体呈方形，S系列外观呈梯形，K系列为圆柱形，F系列呈椭圆形。R系列体积最小，F系列体积最大。同时R系列体呈立式，S系列倾斜6°，K系列为卧式，F系列为立卧通用。

四、f47减速机尺寸

f47减速机的尺寸取决于其型号和规格。通常情况下，F47减速机的尺寸为长宽高分别为400mm x 300mm x 250mm。这种尺寸使得它适用于各种工业设备和机械装置中，能够提供可靠的动力传输和减速功能。同时，其紧凑的尺寸也使得安装和维护变得更加方便。总的来说，F47减速机的尺寸设计合理，能够满足不同工程项目的需求。
