涡街流量计与流量积算仪怎么接线 气体涡街流量计

2026-01-15 22:389034 伊绿竹
一、涡街流量计与流量积算仪怎么接线1、三根线，如果电源在流量积算仪上，一根电源正，一根电源0V，一根脉冲。如果电源不在积算仪上，将积算仪上的脉冲OV和电源的脉冲0V,接一块。2、涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用

一、涡街流量计与流量积算仪怎么接线

1、

三根线，如果电源在流量积算仪上，一根电源正，一根电源0V，一根脉冲。如果电源不在积算仪上，将积算仪上的脉冲OV和电源的脉冲0V,接一块。

2、

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

3、

涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

二、科隆涡街流量计参数设置

1、科隆涡街流量计的参数设置根据不同的仪表型号和测量介质而有所不同。以科隆涡街流量计E-catch 2000为例，其中一些参数设置包括：

2、输入参数：输入压力、温度、静压、介质密度等参数。这些参数主要用于计算流体的实际体积流量、质量流量等参数。

3、仪表系数：仪表系数是涡街流量计的一个固定参数，它与仪表的内部算法相关，不同型号的仪表系数可能不同。在设置参数时，需要根据实际的介质和仪表系数进行设置。

4、温湿度补偿：涡街流量计通常需要设置温湿度补偿，以消除温度和湿度对测量结果的影响。在设置参数时，需要根据当前的温湿度情况进行设置。

5、流量系数：流量系数是涡街流量计的一个重要参数，它与涡街的振动频率和流体的粘度等参数有关。在设置参数时，需要根据实际的介质和管线情况等进行设置。

6、静压补偿：涡街流量计通常需要进行静压补偿，以消除压力对测量结果的影响。在设置参数时，需要根据当前的静压情况进行设置。

7、总之，科隆涡街流量计的参数设置需要根据具体的测量应用和仪表型号进行设置，具体操作可以参考说明书或者联系科隆的工作人员获取帮助。

三、卡门涡街流量计测量流量基本原理

1、涡街流量计的基本测量原理

2、　　涡街流量计基于卡门涡街的测量原理，在管道中装入一阻挡物，在其后产生卡门涡街，并对阻挡物两侧产生交变压力，其频率与介质的流速成正比。通过检测此频率值，经过电子转换器转换显示并输出标准电流信号。涡街流量计是温度、压力、流量一体化设计提供在线温压补偿。

四、一体化涡街流量计选型

1、一体化智能涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

2、正确的选用涡街流量计是保证用好涡街流量计的前提条件，需要考虑的重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类。

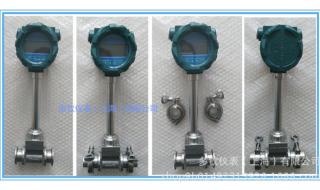

气体涡街流量计

五、涡街流量计能否测量气液两相介质

1、涡街流量计测气液两相介质，如果很少量带气（带液）问题不大。连续较多的带气（带液）则会影响测量。

气体涡街流量计

2、安装气液分离器，将气液分开后测量，特殊孔板如圆缺孔板、偏心孔板、带分流孔的孔板可以测混相介质，但精度不高，且一其中一相为主。涡轮（旋翼）类流量计有部分结构形式对于多相介质不敏感。
